Logikanalysatorer

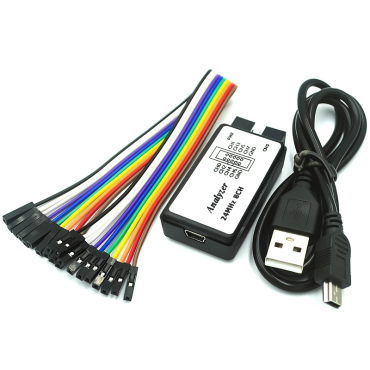

En logic analyzer optager flere digitale signaler på én gang og afkoder dem, så du kan se de faktiske bytes på I2C-, SPI- og UART-bussen. Her finder du 8-kanals USB-analyzers til fejlfinding i projekter med Arduino, ESP32 og andre mikrocontrollere.

Sådan vælger du logic analyzer

  • Samplingrate: Som tommelfingerregel bør analyzeren sample mindst 4 gange hurtigere end det hurtigste signal, du vil måle. Til I2C, UART og langsom SPI rækker 24 MHz fint. Hurtig SPI og korte pulser kræver mere.
  • Antal kanaler: 8 kanaler dækker de fleste busser på én gang – fx SPI (4 linjer) plus et par styresignaler.
  • Software: Mange analyzers virker med det gratis open source-program sigrok/PulseView, der har protokolafkodere til en lang række busser.

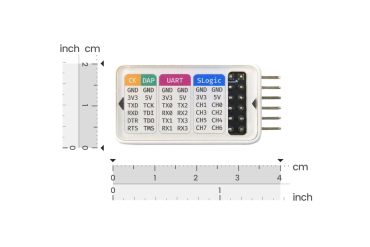

  • Ekstra funktioner: Nogle modeller kan også fungere som debugger eller USB-UART-adapter, så du har færre dimser på bordet.

Gode råd

Forbind altid analyzerens GND til kredsløbets GND, før du måler. Tjek analyzerens tilladte indgangsspænding i forhold til dit kredsløb, og mål aldrig på netspænding. En logic analyzer viser kun høj og lav – skal du se signalets form, støj eller spændingsniveauer, er det et oscilloskop, du har brug for.

Relaterede kategorier

Se alle måleinstrumenter, og find serielle og UART-moduler, elektronik-ledninger og breadboards til dine testopstillinger.
