Pololu justerbar boost-regulator er en meget fleksibel switch-regulator (også kaldet en switch-mode strømforsyning, SMPS eller DC-til-DC-konverter), der kan generere spændinger, som er højere end dens indgangsspænding. Vi tilbyder to justerbare områder: cirka 2,5 V til 9,5 V og 4 V til 25 V. Udgangsspændingen indstilles med trimmerpotentiometeret i printets øverste højre hjørne. Indgangsspændingsområdet er 1,5 V til 16 V (indgangsspændingen bør holdes under udgangsspændingen). Den integrerede 2 A-switch giver udgangsstrømme, der er høje nok til at drive små motorer, som i vores 3pi-robot, og muliggør store spændingsforøgelser, f.eks. at opnå 24 V fra to NiMH- eller NiCd-celler.
Nogle eksempler på anvendelser:
Bemærk: Til anvendelser med store mængder kan dette produkt tilpasses med faste udgangsspændinger fra 2 V til 30 V.
Boost-regulatoren har kun tre tilslutninger: indgangsspændingen (VIN), stel (GND) og udgangsspændingen (VOUT). Disse tre tilslutninger er mærket på bagsiden af printet, og de er placeret med en afstand på 0,1″ langs printets kant for kompatibilitet med standard-fumlebrætter (breadboards), hulplader (perfboards) og stik, der bruger et 0,1″-gitter. Du kan lodde ledninger direkte på printet eller lodde enten den lige 3×1 han-pinrække eller den vinklede 3×1 han-pinrække, som følger med, fast.

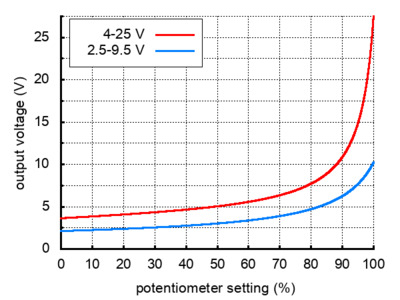

Udgangsspændingen kan justeres ved hjælp af et multimeter og en let belastning (f.eks. en 10 kΩ modstand). Drejning af potentiometeret med uret øger udgangsspændingen. Udgangsspændingen kan påvirkes af, at en skruetrækker rører potentiometeret, så udgangsmålingen bør foretages uden, at noget rører potentiometeret.
Advarsel: Du bør være omhyggelig med ikke at bruge en indgangsspænding, der overstiger den indstillede udgangsspænding, så vi anbefaler, at du indstiller udgangsspændingen med indgangsspændingen omkring eller under 2,5 V (f.eks. ved brug af et eller to alkaline-batterier). Bemærk, at potentiometeret ikke har fysiske endestop, hvilket betyder, at slæberen kan drejes 360 grader og ind i et ugyldigt område, hvor udgangsspændingen indstilles til cirka 2,5 V (for både 2,5 V til 9,5 V- og 4 V til 25 V-versionerne).
Den absolutte grænse for indgangsspændingen er det dobbelte af den indstillede udgangsspænding. Hvis udgangen f.eks. er indstillet til 6 V, må indgangen ikke overstige 12 V. Når indgangen overstiger udgangens indstillingspunkt, vil udgangsspændingen stige med indgangsspændingen, da indgangen er forbundet til udgangen gennem en spole og en diode.
Bemærk: Trimmerpotentiometeret er ikke beregnet til løbende justering frem og tilbage; den tilsigtede anvendelse er at indstille udgangsspændingen nogle få gange i dens levetid.

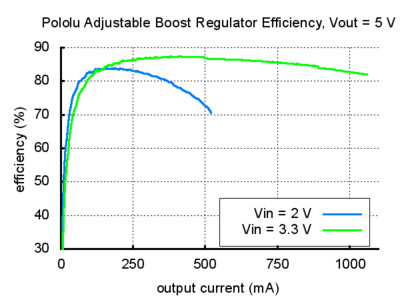

Den tilgængelige udgangsstrøm afhænger af indgangs- og udgangsspændingerne. Indgangsstrømmen er begrænset til cirka 2 A, og som vist i graferne er virkningsgraden typisk 80 % til 90 %. Den maksimalt tilgængelige strøm vil derfor være cirka 800 mA ved fordobling af indgangsspændingen og cirka 400 mA ved firedobling af indgangsspændingen. Ved høje udgangseffekter vil de 20 %, der tabes i regulatoren, forårsage betydelig opvarmning, hvilket kan begrænse den tilgængelige udgangseffekt (regulatoren slukker automatisk, hvis dens interne temperatur bliver for høj). Ved lave udgangsstrømme og høje indgangs- og udgangsspændinger falder virkningsgraden tættere på 50 %, men den lavere effekt, der er involveret, forhindrer, at opvarmning bliver et problem. Nogle af de udgangsspændinger, der vises i virkningsgrad-graferne, kan kun opnås med 4-25V justerbar boost-regulator.
Når der tilsluttes spænding til elektroniske kredsløb, kan den indledende strømstød forårsage spændingsspidser, der er meget højere end indgangsspændingen. Hvis disse spidser overstiger regulatorens absolutte maksimale spænding (16 V), kan regulatoren blive ødelagt. Hvis du tilslutter mere end cirka 10 V, eller dine strømledninger eller din forsyning har høj induktans (f.eks. hvis dine indgangsledninger er længere end nogle få tommer), anbefaler vi, at du lodder en 33 μF eller større elektrolytkondensator tæt på regulatoren mellem VIN og GND. Kondensatoren bør være klassificeret til mindst 25 V.
Mere information om LC-spidser findes i vores applikationsnote, Understanding Destructive LC Voltage Spikes.
