Denne kraftfulde, justerbare boost-regulator kan generere en udgangsspænding på helt op til 25 V fra en indgangsspænding helt ned til 1,5 V – alt sammen i en kompakt pakke på 0,42″ x 0,88″ x 0,23″. En trimmepotentiometer lader dig indstille boost-regulatorens udgangsspænding til en værdi mellem 4 og 25 V.
Pololus justerbare boost-regulator er en meget fleksibel switch-regulator (også kaldet en switch-mode-strømforsyning, SMPS eller DC-til-DC-konverter), der kan generere spændinger, som er højere end dens indgangsspænding. Vi tilbyder to justerbare områder: cirka 2,5 V til 9,5 V og 4 V til 25 V. Udgangsspændingen kan indstilles ved hjælp af trimmepotentiometeret i øverste højre hjørne af printet. Indgangsspændingsområdet er 1,5 V til 16 V (indgangsspændingen bør holdes under udgangsspændingen). Den integrerede 2 A-switch giver mulighed for udgangsstrømme, der er høje nok til at drive små motorer, som i vores 3pi-robot, og tillader store spændingsforøgelser, f.eks. at opnå 24 V fra to NiMH- eller NiCd-celler.
Nogle eksempler på anvendelser omfatter:
Bemærk: Til anvendelser med store mængder kan dette produkt tilpasses med faste udgangsspændinger fra 2 V til 30 V.
Boost-regulatoren har blot tre tilslutninger: indgangsspænding, stel og udgangsspænding. Disse tre tilslutninger er mærket på bagsiden af printet, og de er placeret med 0,1″ afstand langs kanten af printet for kompatibilitet med almindelige loddefri fumlebrætter og hulprint samt stik, der bruger et 0,1″-gitter. Du kan lodde ledninger direkte til printet eller lodde enten den lige 3×1-han-headerliste eller den vinklede 3×1-han-headerliste, der medfølger.
Udgangsspændingen kan justeres ved hjælp af et måleinstrument og en let belastning (f.eks. en 10 kΩ-modstand). At dreje potentiometeret med uret øger udgangsspændingen. Udgangsspændingen kan påvirkes af en skruetrækker, der berører potentiometeret, så udgangsmålingen bør foretages, uden at der berører potentiometeret.
Advarsel: Du skal være forsigtig med ikke at bruge en indgangsspænding, der overstiger den indstillede udgangsspænding, så vi anbefaler at indstille udgangsspændingen med indgangsspændingen omkring eller under 2,5 V (f.eks. ved brug af et eller to alkaline-batterier). Bemærk, at potentiometeret ikke har nogen fysiske endestop, hvilket betyder, at viskeren kan drejes 360 grader og ind i et ugyldigt område, hvor udgangsspændingen indstilles til cirka 2,5 V (for både 2,5 V til 9,5 V- og 4 V til 25 V-versionerne).
Den absolutte grænse for indgangsspændingen er det dobbelte af den indstillede udgangsspænding. Hvis udgangen f.eks. er indstillet til 6 V, må indgangen ikke overstige 12 V. Når indgangen overstiger udgangens indstillingspunkt, vil udgangsspændingen stige med indgangsspændingen, da indgangen er forbundet til udgangen gennem en spole og en diode.
Bemærk: Trimmepotentiometeret er ikke beregnet til løbende justering frem og tilbage; den tilsigtede anvendelse er at indstille udgangsspændingen nogle få gange i dets levetid.

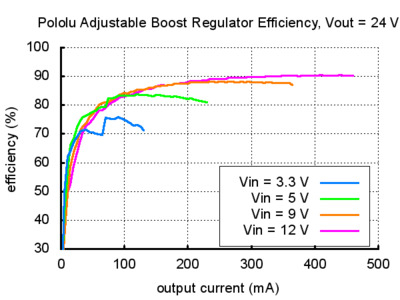

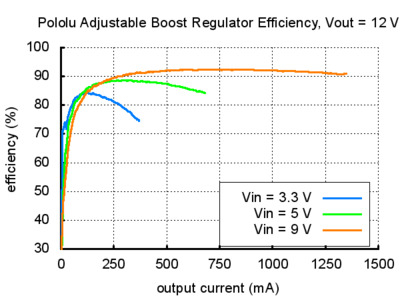

Den tilgængelige udgangsstrøm afhænger af indgangs- og udgangsspændingerne. Indgangsstrømmen er begrænset til cirka 2 A, og som vist i graferne nedenfor er virkningsgraden typisk 80 % til 90 %. Derfor vil den maksimalt tilgængelige strøm være cirka 800 mA ved fordobling af indgangsspændingen og cirka 400 mA ved firdobling af indgangsspændingen. Ved høje udgangseffekter vil de 20 %, der tabes i regulatoren, forårsage betydelig opvarmning, hvilket kan begrænse den tilgængelige udgangseffekt (regulatoren slukker automatisk, hvis dens interne temperatur bliver for høj). Ved lave udgangsstrømme og høje indgangs- og udgangsspændinger falder virkningsgraden tættere på 50 %, selvom den lavere involverede effekt forhindrer opvarmning i at være et problem. Nogle af de udgangsspændinger, der vises i virkningsgradsgraferne nedenfor, kan kun opnås med den justerbare 4-25V boost-regulator.
Når der tilsluttes spænding til elektroniske kredsløb, kan det indledende strømudsving forårsage spændingsspidser, der er meget højere end indgangsspændingen. Hvis disse spidser overstiger regulatorens absolut maksimale spænding (16 V), kan regulatoren blive ødelagt. Hvis du tilslutter mere end cirka 10 V, eller hvis dine forsyningsledninger eller din forsyning har høj induktans (f.eks. hvis dine indgangsledninger er længere end nogle få tommer), anbefaler vi at lodde en 33μF eller større elektrolytkondensator tæt på regulatoren mellem VIN og GND. Kondensatoren bør være dimensioneret til mindst 25 V.
Mere information om LC-spidser kan findes i vores applikationsnote, Understanding Destructive LC Voltage Spikes.
| Dimensioner | |
|---|---|
| Størrelse | 0,42″ × 0,88″ × 0,23″ ¹ |
| Vægt | 1,6 g ¹ |
| Generelle specifikationer | |
| Minimum driftsspænding | 1,5 V |
| Maksimum driftsspænding | 16 V ² |
| Maksimum indgangsstrøm | 2 A |
| Minimum udgangsspænding | 4 V |
| Maksimum udgangsspænding | 25 V |
| Beskyttelse mod omvendt spænding? | Nej |
| Maksimum hvilestrøm | 30 mA ³ |
| Identifikationsmærkninger | |
| PCB-udviklingskoder | reg03a |
| Øvrige PCB-mærkninger | 0J1213 |
Noter:
¹ Uden medfølgende valgfrie headere.
² Absolut maksimum. Driftsspændingen bør ikke overstige den indstillede udgangsspænding, VOUT.
³ Uden belastning. Den faktiske hvilestrøm ligger mellem 2 og 30 mA afhængigt af indgangs- og udgangsspændinger.
