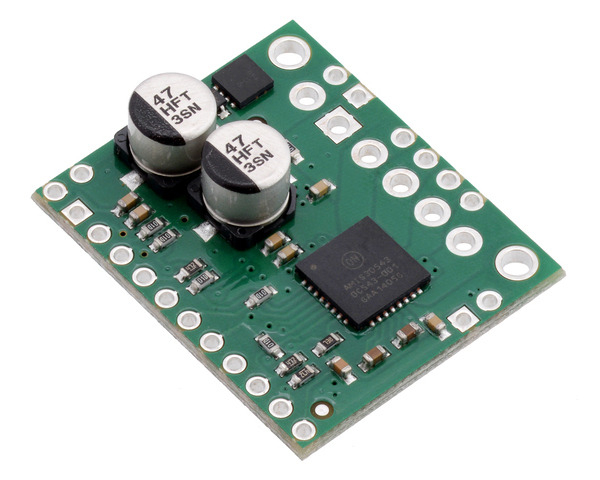

Dette er et breakout-board (bæreprint) til ON Semiconductors AMIS-30543 mikrostepper til bipolære stepmotorer. Driveren har SPI-justerbar strømbegrænsning, 11 step-modi (fra fuldstep til 1/128-step), back-EMF-feedback der kan bruges til stall-detektion eller valgfri closed-loop-styring, samt beskyttelse mod overstrøm og overtemperatur. Boardet arbejder fra 6–30 V og kan levere op til ca. 1,8 A pr. fase uden køleplade eller aktiv luftstrøm (det er specificeret til 3 A pr. spole med tilstrækkelig ekstra køling).
Dette produkt er et bæreprint eller breakout-board til ON Semiconductors AMIS-30543 mikrostep-motordriver. Vi anbefaler derfor, at du læser AMIS-30543-databladet grundigt, inden du bruger produktet. Denne stepmotordriver lader dig styre én bipolær stepmotor med op til 3 A udgangsstrøm pr. spole (se afsnittet om varmeafgivelse længere nede for flere detaljer). Her er nogle af boardets vigtigste egenskaber:
Bemærk: Denne driver skal aktiveres og konfigureres via sit SPI-interface ved opstart, så din mikrocontroller skal kunne fungere som SPI-master (enten med en SPI-perifer eller software-SPI).
Produktet leveres med alle overflademonterede komponenter – inklusive AMIS-30543-driver-IC'en – monteret som vist på produktbilledet. Der kræves dog lodning for at samle de medfølgende gennempluggede (through-hole) dele. Følgende through-hole-dele medfølger:
Den 0,1″ pinrække kan brækkes eller klippes i mindre stykker efter behov og loddes i de mindre huller. Disse pinrækker er kompatible med fumlebræt (breadboard), 0,1″ hun-stik samt vores premium- og præcrimpede jumper-ledninger. Skrueterminalerne kan loddes i de større huller, så du nemt kan lave midlertidige forbindelser til uafsluttede forsynings- og stepmotorledninger. Du kan også lodde dine motorledninger og andre forbindelser direkte på boardet for den mest kompakte installation.
| Pin | Beskrivelse |
|---|---|
| VMOT | Omvendt-beskyttet boardforsyning på 6–30 V. Bemærk: Den tilgængelige VDD-strøm reduceres ved indgangsspændinger under 8 V, og sleep-modus er ikke tilgængelig ved indgangsspændinger under 9 V. |
| VBB | Denne pin giver adgang til motorforsyningen efter den omvendt-spændingsbeskyttende MOSFET (se boardets diagram nedenfor). Den kan bruges til at forsyne andre komponenter i systemet med omvendt-beskyttet strøm. Den er generelt tænkt som en udgang, men kan også bruges til at forsyne boardet. |
| GND | Jordforbindelsespunkter for motorforsyningen og styresignalernes jordreference. |
| MOTXP | Motorudgang: den "positive" ende af fase X-spolen. |
| MOTXN | Motorudgang: den "negative" ende af fase X-spolen. |
| MOTYP | Motorudgang: den "positive" ende af fase Y-spolen. |
| MOTYN | Motorudgang: den "negative" ende af fase Y-spolen. |
| VDD (5V OUT) | Boardet forsynes af en intern 5 V-regulator, og denne pin giver adgang til den regulerede 5 V-udgang. Den kan bruges til at forsyne den tilstødende IOREF-pin ved brug i 5 V-systemer, og den kan bruges til at forsyne en ekstern mikrocontroller. Når VMOT er over 8 V, er der ca. 30 mA til rådighed for eksterne komponenter; når VMOT er under 8 V, falder den tilgængelige strøm til under 10 mA. |
| IOREF | Alle boardets signaludgange (undtagen SLA) er open-drain-udgange, der trækkes op til IOREF, så denne pin skal forsynes med det styrende systems logikspænding (f.eks. 3,3 V ved brug i 3,3 V-systemer). For nemheds skyld kan den forbindes til den tilstødende VDD-pin, når den bruges i et 5 V-system. |
| NXT | Ændringer på denne indgang flytter motorstrømmen ét trin op eller ned i translator-tabellen (selv når motoren er deaktiveret). Hvilken flanke der udløser trinnet, afhænger af NXT-polaritetskonfigurationsbitten, som kan ændres via SPI-interfacet (stigende flanke som standard). |
| DIR | Indgang, der bestemmer rotationsretningen. Retningen kan også styres via SPI-interfacet. |
| DO | SPI-dataudgang. (Denne pin omtales også ofte som "MISO".) |
| DI | SPI-dataindgang. (Denne pin omtales også ofte som "MOSI".) |
| CLK | SPI-clock-indgang. |
| CS | SPI chip select-indgang. Logiske overgange på denne pin er nødvendige for SPI-kommunikation, også selvom dette er den eneste enhed på SPI-bussen. |
| CLR | Chip reset-indgang. Et logisk højt niveau på denne indgang nulstiller alle interne registre, undtagen i sleep-modus. |
| ERR | Fejludgang. Denne pin trækkes lav for at angive, at der er opstået en fejltilstand. Den specifikke fejl kan bestemmes ved at bruge SPI-interfacet til at tjekke fejlflagene. |
| POR/WD | Udgang for power-on-reset/watchdog-funktion. Denne pin giver et aktiv-lavt signal, der kan bruges som reset-indgang til en ekstern mikrocontroller. |
| SLA (filtreret) | SLA-udgang (speed and load angle – hastighed og belastningsvinkel) efter et lavpasfilter. Resultatet er en analog spænding mellem 0 V og 5 V, der angiver niveauet af motorens back-EMF-spænding. Dette signal kan bruges til stall-detektion eller closed-loop-styring af moment og hastighed baseret på belastningsvinklen. Bemærk: Da denne pins udgang ligger mellem 0 V og 5 V uanset IOREF, bør der tages ekstra forholdsregler, når pinnen forbindes til en 3,3 V-enhed (f.eks. ved at føre den gennem en passende spændingsdeler). |

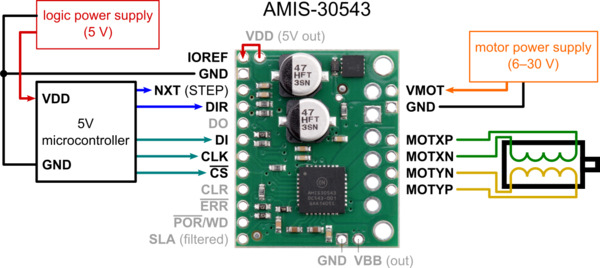

Selvom AMIS-30543 tillader styring af en stepmotor via et enkelt step- (NXT) og direction- (DIR) interface, skal den først aktiveres og konfigureres via sit SPI-interface. Det betyder, at den styrende mikrocontroller skal kunne fungere som SPI-master (enten med en SPI-perifer eller software-SPI), og at den skal forbindes til DI-, CLK- og CS-pinnene. Selvom DO- og ERR-pinnene ikke er nødvendige for at bruge driveren, er det generelt god praksis at bruge dem til at overvåge for fejltilstande.

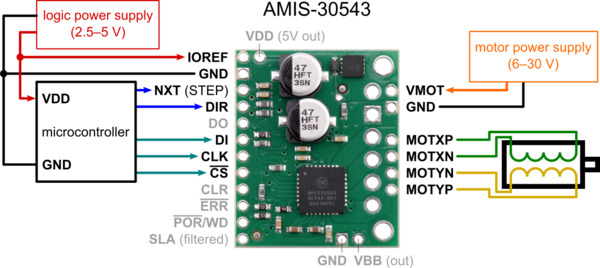

AMIS-30543 har en intern 5 V-regulator, der kan bruges til at forsyne IOREF i tilfælde, hvor boardet bruges i 5 V-systemer. Denne interne regulator kan også bruges til at forsyne den eksterne mikrocontrollers logikspænding, hvis regulatoren kan levere den nødvendige strøm; i så fald ville der gå en ledning fra AMIS-30543 VDD til mikrocontrollerens VDD, og "logikforsyning"-boksen ville ikke være til stede.
Hvis du er ny med AMIS-30543 eller stepmotorer generelt, kan vores AMIS-30543 Arduino-bibliotek hjælpe dig i gang. Biblioteket indeholder grundlæggende funktioner til at konfigurere og betjene driveren med en Arduino eller Arduino-kompatibel controller. Det giver også adgang til mange af driverens avancerede funktioner og indeholder eksempel-sketches, der viser, hvordan du bruger dem.
AMIS-30543-driver-IC'en har en maksimal strømkapacitet på 3 A pr. spole, men den faktiske strøm, du kan levere, afhænger af, hvor godt du kan holde IC'en kølig. Bæreprintets printplade er designet til at lede varme væk fra IC'en, men for at levere mere end ca. 1,8 A pr. spole kontinuerligt kræves en køleplade eller en anden kølemetode. Det er dog muligt at bruge den SPI-konfigurerbare strømbegrænsning til selektivt at levere højere strømme end dette i korte perioder uden at overophede driveren.
Advarsel: Dette produkt kan blive varmt nok til at give forbrændinger, længe før chippen overophedes. Vær forsigtig, når du håndterer dette produkt og andre komponenter, der er forbundet til det.
Bemærk, at måling af strømforbruget ved strømforsyningen generelt ikke giver et præcist mål for spolestrømmen. Da indgangsspændingen til driveren kan være væsentligt højere end spolespændingen, kan den målte strøm på strømforsyningen være en del lavere end spolestrømmen (driveren og spolen fungerer grundlæggende som en step-down-switchmode-strømforsyning). Hvis forsyningsspændingen desuden er meget høj i forhold til, hvad motoren har brug for at nå den indstillede strøm, vil arbejdscyklussen (duty cycle) være meget lav, hvilket også fører til betydelige forskelle mellem gennemsnits- og RMS-strømme.
AMIS-30543 stepmotordriver-bæreprintets skematiske diagram er også tilgængeligt som en downloadbar pdf hos producenten.
| Specifikation | Værdi |
|---|---|
| Størrelse | 1,0″ × 1,2″ |
| Vægt | 4,0 g (uden medfølgende valgfri pinrækker eller skrueterminaler) |
| Minimum driftsspænding | 6 V (den regulerede 5 V (VDD)-udgangsstrøm reduceres ved indgangsspændinger under 8 V, og sleep-modus er ikke tilgængelig ved indgangsspændinger under 9 V) |
| Maksimum driftsspænding | 30 V |
| Kontinuerlig strøm pr. fase | 1,8 A (uden køleplade eller aktiv luftstrøm) |
| Maksimum strøm pr. fase | 3 A (med tilstrækkelig ekstra køling) |
| Minimum logikspænding | 2,5 V |
| Maksimum logikspænding | 5,5 V |
| Mikrostep-opløsninger | fuld, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 |
| Beskyttelse mod omvendt spænding | Ja |
| PCB-udviklingskoder | md27a |
| Øvrige PCB-mærkninger | 0J8863 |
