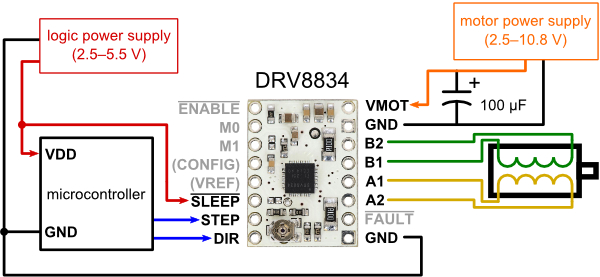

Dette produkt er et bærekort til TI's DRV8834 lavspændings-stepmotordriver. Vi anbefaler, at du læser DRV8834-databladet, inden du tager driveren i brug. Driveren styrer én bipolær stepmotor med op til 2 A udgangsstrøm pr. spole.
Kortet leveres med én 1×16-pin brækbar 0,1″ han-pinrække (ikke loddet). Du kan lodde pinrækkerne på til brug på fumlebræt eller med 0,1″ hun-stik, eller du kan lodde motorledningerne direkte på kortet.
Motorforsyningsspændingen er 2,5–10,8 V mellem VMOT og GND. Forsyningen bør indeholde passende afkoblingskondensatorer tæt på kortet og kunne levere den forventede stepmotorstrøm.
Advarsel: Kortet anvender keramiske kondensatorer med lav ESR, hvilket gør det følsomt over for destruktive LC-spændingsspidser, hvis forsyningsledningerne er længere end nogle få tommer. Spidserne kan overstige den maksimale mærkespænding på 11,8 V og beskadige kortet permanent ved forsyningsspændinger helt ned til 9 V. Beskyt kortet ved at tilføje en stor elektrolytkondensator (mindst 47 µF) mellem VMOT og stel tæt på kortet.
Firewire-, sekswire- og ottewire-stepmotorer kan drives, hvis de tilsluttes korrekt.
Advarsel: Hvis du tilslutter eller frakobler en stepmotor, mens kortet er strømført, kan du ødelægge driveren.
Stepmotorer har en specifikation for stepstørrelse (f.eks. 1,8° eller 200 step pr. omdrejning) for fulde step. Mikrostepping giver højere opløsning ved at indføre mellemliggende stepplaceringer via mellemliggende strømniveauer i spolerne.
Opløsningsvælgerindgangene M0 og M1 giver adgang til seks step-opløsninger i henhold til denne tabel:
| M0 | M1 | Mikrostep-opløsning |
|---|---|---|
| Lav | Lav | Fuldt step |
| Høj | Lav | Halvt step |
| Flydende | Lav | 1/4-step |
| Lav | Høj | 1/8-step |
| Høj | Høj | 1/16-step |
| Flydende | Høj | 1/32-step |
M0 er flydende som standard, og M1 har en intern 200 kΩ pull-down. Frakoblede ben resulterer i 1/4-step-tilstand. For korrekt mikrostepping skal strømgrænsen sættes lavt nok til, at strømbegrænsningen aktiveres, så de mellemliggende strømniveauer opretholdes.
STEP-indgang: Hver puls svarer til ét mikrostep i den retning, der er valgt med DIR-benet. Begge er trukket lave som standard via interne 200 kΩ pull-down-modstande. DIR kan forblive frakoblet ved rotation i én retning.
SLEEP- og ENBL-ben: Styrer strømtilstandene. SLEEP er trukket lav via en intern 500 kΩ pull-down og skal være høj for at aktivere driveren (2,5–5,5 V logik eller MCU-udgang). ENBL er trukket lav via en intern 200 kΩ pull-down og kan forblive frakoblet, da standardtilstanden aktiverer driveren.

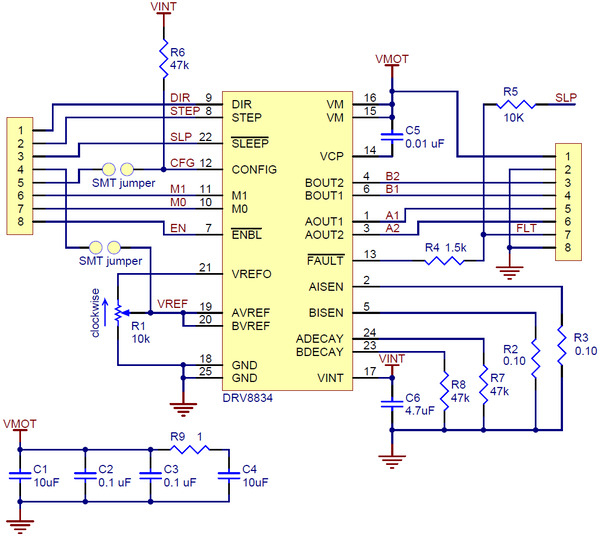

FAULT-udgang: Trækkes lav, når H-bro-FET'erne deaktiveres på grund af overstrømsbeskyttelse, termisk nedlukning eller underspændingsspærring. Kortet forbinder FAULT til SLEEP via en 10 kΩ modstand (fungerer som pull-up, når SLEEP er trukket høj eksternt). En 1,5 kΩ seriebeskyttelsesmodstand gør det sikkert at forbinde direkte til logikforsyningen. En ekstern SLEEP pull-up bør ikke overstige 4,7 kΩ, så FAULT ikke kan trække SLEEP lav.

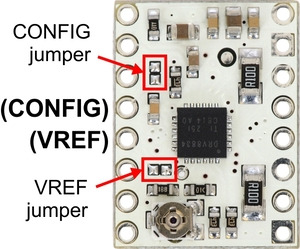

CONFIG-ben: Vælger mellem standard indexer-tilstand (stepmotorstyring) og alternativ phase/enable-tilstand (til børste-DC-motorer). Er ikke tilgængeligt som standard, men kan tilgås ved at forbinde SMD-jumperen ved "(CFG)"-benet. En anden jumper forbinder, så referencespændingen for strømgrænsen bliver tilgængelig ved "(REF)"-benet.
Motorforsyningen er typisk højere, end det er tilladt uden aktiv strømbegrænsning. Eksempel: 1 A maksimalt og 5 Ω spolemodstand giver 5 V maksimalt, men en forsyning på 9 V giver mulighed for højere step-hastigheder med aktiv begrænsning under 1 A.
Et trimmepotentiometer indstiller strømgrænsen. Målet er at ramme motorens strømmærkning eller derunder.
Indstillingsmetode 1: Sæt driveren i fuldt-step-tilstand, og mål strømmen i en enkelt motorspole uden at klokke STEP-indgangen. Den målte strøm svarer til 0,7 × strømgrænsen (begge spoler er tændt og begrænset til ca. 70 % i fuldt-step-tilstand).
Indstillingsmetode 2: Mål spændingen på "ref"-benet, og beregn den resulterende grænse. Strømmålemodstandene er 0,100 Ω.
Formel: Strømgrænse (ampere) = VREF (volt) × 2, eller VREF = strømgrænse / 2. Eksempel: en motor på 1 A → sæt VREF til 0,5 V.
Bemærk: Spolestrømmen er forskellig fra strømmen fra strømforsyningen. Brug et strømmeter i serie med stepmotorspolen, ikke ved strømforsyningen.
Maksimal kontinuerlig mærkning: 1,5 A pr. spole. Dette kort er testet til at levere den mærkede strøm i længere perioder uden ekstra køling.
Understøttelse af spidsstrøm: op til 2,2 A pr. spole, selvom overstrømsbeskyttelsen kan aktiveres ved 2 A. Den strøm, der reelt kan leveres, afhænger af IC'ens køling. Printet er designet til at trække varmen væk, men en køleplade eller aktiv køling er nødvendig, hvis du overstiger ca. 1,5 A pr. spole.
Advarsel: Produktet kan blive så varmt, at det giver forbrændinger, længe før chippen overophedes. Vær forsigtig ved håndtering.
Bemærkning om måling af spolestrøm: En måling af strømmen ved strømforsyningen er generelt unøjagtig som mål for spolestrømmen. Indgangsspændingen er væsentligt højere end spolespændingen, så den målte forsyningsstrøm er meget lavere end spolestrømmen (driveren og spolen fungerer som en step-down-switchmodeforsyning). En høj forsyningsspænding i forhold til motorens behov giver en lav duty cycle, hvilket medfører betydelige forskelle mellem gennemsnits- og RMS-strøm. Spolestrømmen er en funktion af indstillingen af strømgrænsen, men er ikke nødvendigvis lig med den. Den faktiske strøm gennem hver spole ændrer sig ved hvert mikrostep. Se DRV8834-databladet for detaljer.
| Specifikation | Værdi |
|---|---|
| Størrelse | 0,6″ × 0,8″ |
| Vægt | 1,6 g |
| Minimum driftsspænding | 2,5 V |
| Maksimum driftsspænding | 10,8 V |
| Kontinuerlig strøm pr. fase | 1,5 A |
| Maksimal strøm pr. fase | 2 A |
| Minimum logikspænding | 2,5 V |
| Maksimum logikspænding | 5,5 V |
| Mikrostep-opløsninger | fuldt, 1/2, 1/4, 1/8, 1/16 og 1/32 |
| Strømmålemodstand | 0,100 Ω |
| Beskyttelse mod omvendt spænding | Nej |
| Pinrækker påloddet | Nej |
| PCB-udviklingskoder | md22a |
| Øvrige PCB-mærkninger | 0J7097 |
